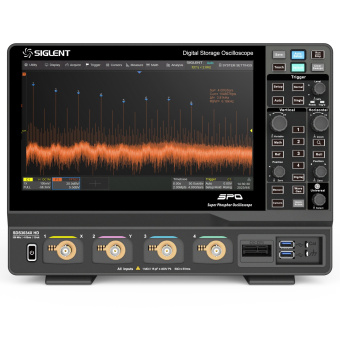

SIGLENT SDS3034X HD осцилограф цифровий, 4-канали, 350МГц, 4ГВиб/с
Артикул:
SDS3034X HD
SIGLENT SDS3034X HD осцилограф цифровий, 4-канали, 350МГц, 4ГВиб/с
Детальніше
177 000 грн. З ПДВ
Під замовлення
-
+
Технічний довідник
- Опис
- Задати питання
-
Осцилограф цифровий SIGLENT SDS3034X HD
Digital Oscilloscope
Особливості:
- 4 аналогових канали, смуга пропускання до 1 ГГц з частотою дискретизації до 4 ГГц/с
- 12-розрядний АЦП
- Низький рівень фонового шуму: 125 мкВ при смузі пропускання 1 ГГц
- Технологія SPO
- Швидкість захоплення осцилограм до 200 000 осц/с в звичайному режимі і 890 000 осц/с в режимі послідовності
- Підтримка 256-рівневої градації інтенсивності і режимів відображення колірної температури
- Тривалість запису до 400 Мточок/хв
- Цифрова система запуску
- Інтелектуальна система запуску: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay and Video.
- Підтримка протоколів I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester і ARINC429
- Режим сегментованого збору (Sequence), що розділяє максимальну довжину запису на декілька сегментів (до 80 000), відповідно до умов запуску, встановлених користувачем, з дуже малим «мертвим часом» між сегментами, щоб зафіксувати кваліфікаційну подію.
- Функція запису історії осцилограми (History), максимальна довжина записаної осцилограми - 80 000 кадрів
- Автоматичні вимірювання 50+ параметрів, підтримка статистики з гістограмою, треком, трендом, вимірюванням стробування
- 4 математичні доріжки (4 Mpts FFT, Filter, addition, subtraction, multiplication, division, integration, differential, square root, etc.), підтримує редактор формул
- Широкі функції аналізу даних, такі як пошук, навігація, цифровий вольтметр, лічильник, гістограма форми сигналу, діаграма Боде і аналіз потужності
- 16 цифрових каналів
- Зовнішній генератор сигналів 50 МГц (опція)
- Великий 10,1-дюймовий TFT-LCD дисплей з роздільною здатністю 1024 * 600; ємнісний сенсорний екран
- Інтерфейси включають: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN ((VXI-11/Telnet/Socket/LXI)), зовнішній тригерний вхід, Aux Out (Pass/Fail, Trigger Out)
- Вбудований веб-сервер підтримує дистанційне керування через порт LAN за допомогою веб-браузера. Підтримує команди дистанційного керування SCPI. Підтримує зовнішні мишу та клавіатуру.
Характеристики
Смуга пропускання 350 МГц Кількість каналів 4 Частота дискретизації 4 Гвиб/с Макс. глибина пам’яті 400 Мточок/канал Швидкість захоплення осцилограм Звичайний режим: 200 000 осц/с; Режим послідовності: 890 000 осц/с Типи запуску Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial Вертикальна чутливість 12 біт Математичні операції 4 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter, Декодування I2C, SPI, UART, CAN, LIN Ввід/вивід USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL) Дисплей 10.1 TFT-LCD з ємнісним сенсорним екраном (1024*600) -
