Edinburgh Instruments PL5 CO2 - лазер, 9.1 μm - 10.9 μm, output power 50 W

Артикул: PL5 CO2

СО2 газовий лазер Edinburgh Instruments PL5 CO2, 9.1 мкм - 10.9 мкм, вихідна потужність 50 Вт

Детальніше

Під замовлення

- +

Додати в кошик

Купити в 1 клік

Технічний довідник

Datasheet CO : CO2 Gas Lasers PL Series 742,2 кб/PDF

Опис
Задати питання

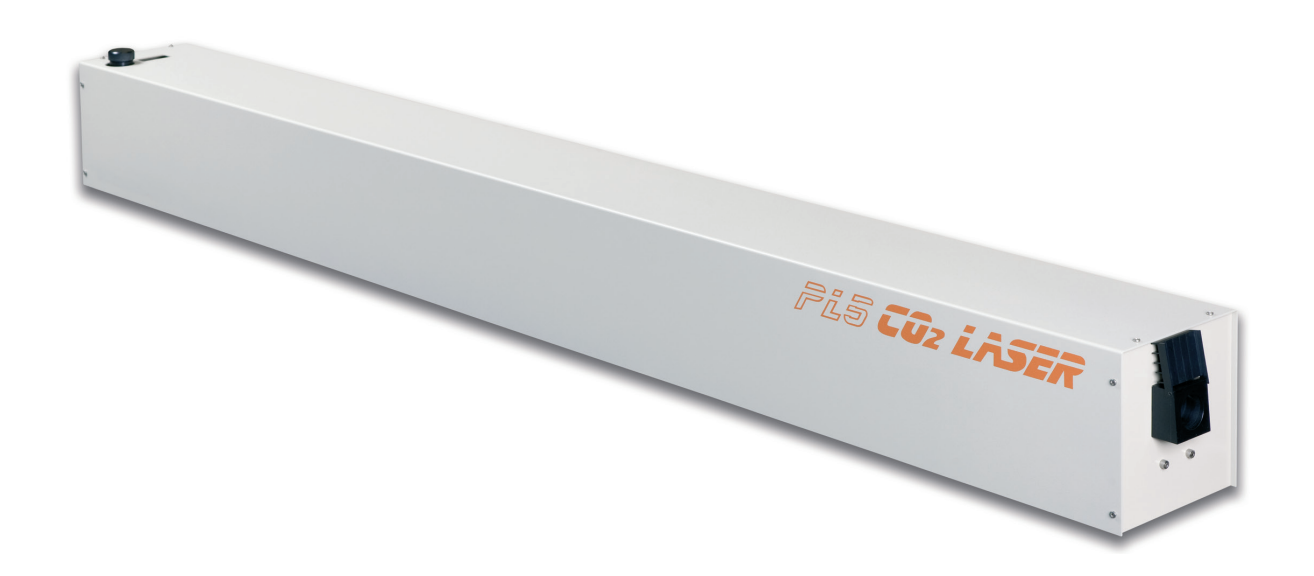

СО2 газовий лазер Edinburgh Instruments PL5 CO2
CO2 Gas Lasers

Серія PL - інфрачервоні газові лазери, які працюють в режимі безперервного випромінювання та мають ришітку яка налаштовується. Дані лазери встановлюють стандарт для високопотужних, стабільних джерел випромінювання із широким спектром застосувань:
- Радіолокаційне проектування
- Нелінійна оптика
- Інтерферометрія
- Контроль технологічних процесів
- Дослідження атмосфери
- Вимірювання густини плазми
Серія лазерів PL включає CO2-лазери з решіткою, яка налаштовується та має покрокове регулювання довжини хвилі від 9,1 мкм до 10,9 мкм з потужністю однієї лінії від кількох Вт (модель PL2), до 50 Вт (модель PL5) і навіть до 180 Вт (модель PL6). ), кожна з яких характеризується чудовою стабільністю амплітуди та частоти для найскладніших технічно завдань.

Лазер PL2 піддається гнучкій адаптації до наукових застосувань. Наприклад, при використанні з насосною станцією 184TS лазерну головку можна заповнити бажаною ізотопною газовою сумішшю, що дає користувачеві доступ до діапазону альтернативних довжин хвиль.

Більш потужні лазери серії PL можна використовувати для оптичного накачування полярних газів (наприклад, метанолу, мурашиної кислоти тощо) для створення лазерного випромінювання в далекій інфрачервоній області (FIR) (лазери дальнього інфрачервоного/терагерцового діапазону). Область FIR/ THz діапазону (40 мкм - 1,2 мм, або 7,5 ТГц - 0,25 ТГц) можна використовувати для вимірювання температури плазми термоядерного реактора. Існує також багато застосувань у галузі безпеки та скануванні, вимірюванні щільності розсіювання, проектування радарів тощо.

Як і у випадку з PL2-M, газ для PL3 можна поповнювати користувачем. Змінюючи оптику резонатора і газову суміш, PL3 можна перетворити на регульований CO2 (від CO-лазера) лазер, що працює в діапазоні 9,1-10,9 мкм. Типова однолінійна потужність становить 20 Вт для CO2. PL3 живиться від компактного джерела живлення LPS-D з подвійним виходом і перемикачем режимів.

Технічні характеристики:
- Назва моделі: PL5 CO2
- Вихідна оптична потужність – (flowing): 50 Вт
- Кількість спектральних ліній: 80
- М2: 1.25
- Розходження променя - 1/e2: 3.5 мрад
- Діаметр променя - 1/e2: 7.5 мм
- Поляризація: Вертикальна
- Стабільність амплітуди: <±1%
- Стабільність частоти: 500 кГц/сек
- Стабільність частоти (активна стабілізація) (МГц/10 хв): ±2
- Довжина резонатора (см): 183 см
- Розміри (Д): 220 см
- Розміри (Ш): 22 см
- Розміри (В): 27 см
- Вага : 36 кг
- Вимоги до газу: 1,2 л/хв (проточний газ)
Допоміжне обладнання:
Стабілізатори
Для застосувань, що вимагають відмінної середньо- та довготривалої стабільності, може знадобитися активний стабілізатор. Він компенсує коливання вихідної потужності лазера, викликані змінами умов навколишнього середовища та фіксує коливання частоти або потужності лазера до значення, близького до пасивного тремтіння. Компанія Edinburgh Instruments розробила сімейство методів активної стабілізації, які відповідають типу лазера і умовам експлуатації. Стабілізація лазерного випромінювання можлива на час до 60 хвилин.
Системи накачування і заправки лазера
Всі лазерні системи на проточному газі постачаються з необхідними клапанами, манометрами і вакуумними муфтами для простого підключення до вакуумного насоса системи. Для модернізації доступні турбомолекулярні та вакуумні насоси.
Газозмішувальні станції
Газозмішувальні станції призначені для змішування та дозування до 3-х компонентних газів з незалежних газових балонів. Складаються з 3 вхідних портів з індивідуальними витратомірами або голчастими клапанами для змішування газів або управління газовим потоком.
